SC 100 | Wood to Steel/Concrete connector

Code: SC 100
Dimensions
Width: 90 mm
Height: 100 mm
Thickness: 18 mm
Details
Material: Anodized aluminium
Information
Certifications: DoP - e15/0187
Standards: ETA-15-0187
Production: Germany

Ο Pitzl SC 100 (σειρά HVP) είναι ένας υψηλής ακρίβειας σύνδεσμος ξύλου με χάλυβα ή σκυρόδεμα, σχεδιασμένος για εφαρμογές όπου απαιτείται μέγιστη μηχανική αντοχή, ασφαλής μεταφορά φορτίων και καθαρή, κρυφή αισθητική χωρίς ορατές βίδες ή μεταλλικά στοιχεία.

Κατασκευάζεται από αλουμίνιο EN AW 6082 T6 με ανοδίωση, προσφέροντας υψηλή σταθερότητα, αντοχή σε εφελκυσμό και μακροχρόνια προστασία έναντι διάβρωσης. Το σύστημα «αρσενικού‑θηλυκού» εξασφαλίζει ακριβή εφαρμογή σε ξυλεία C24 / GL24h και επιτρέπει τόσο σταθερές όσο και αποσπώμενες συνδέσεις.

Σε συνδυασμό με τα milling templates της Pitzl, η εγκατάσταση γίνεται γρήγορα, με ακρίβεια και επαναληψιμότητα, καθιστώντας τον σύνδεσμο ιδανικό για βάσεις, μεταλλικές πλάκες, υποδοχές σκυροδέματος και υβριδικές ξύλινες κατασκευές.

UpLift protection

Οι σύνδεσμοι HVP παραδίδονται με προστασία ανύψωσης UpLift protection (περιλαμβάνονται 2 βίδες και μια χαλύβδινη πλάκα για προστασία ανύψωσης). Το UpLift protection μεταφέρει τις δυνάμεις υφαρπαγής (uplift forces) στη χαλύβδινη πλάκα και αποτρέπει την αποκόλληση της δοκού.

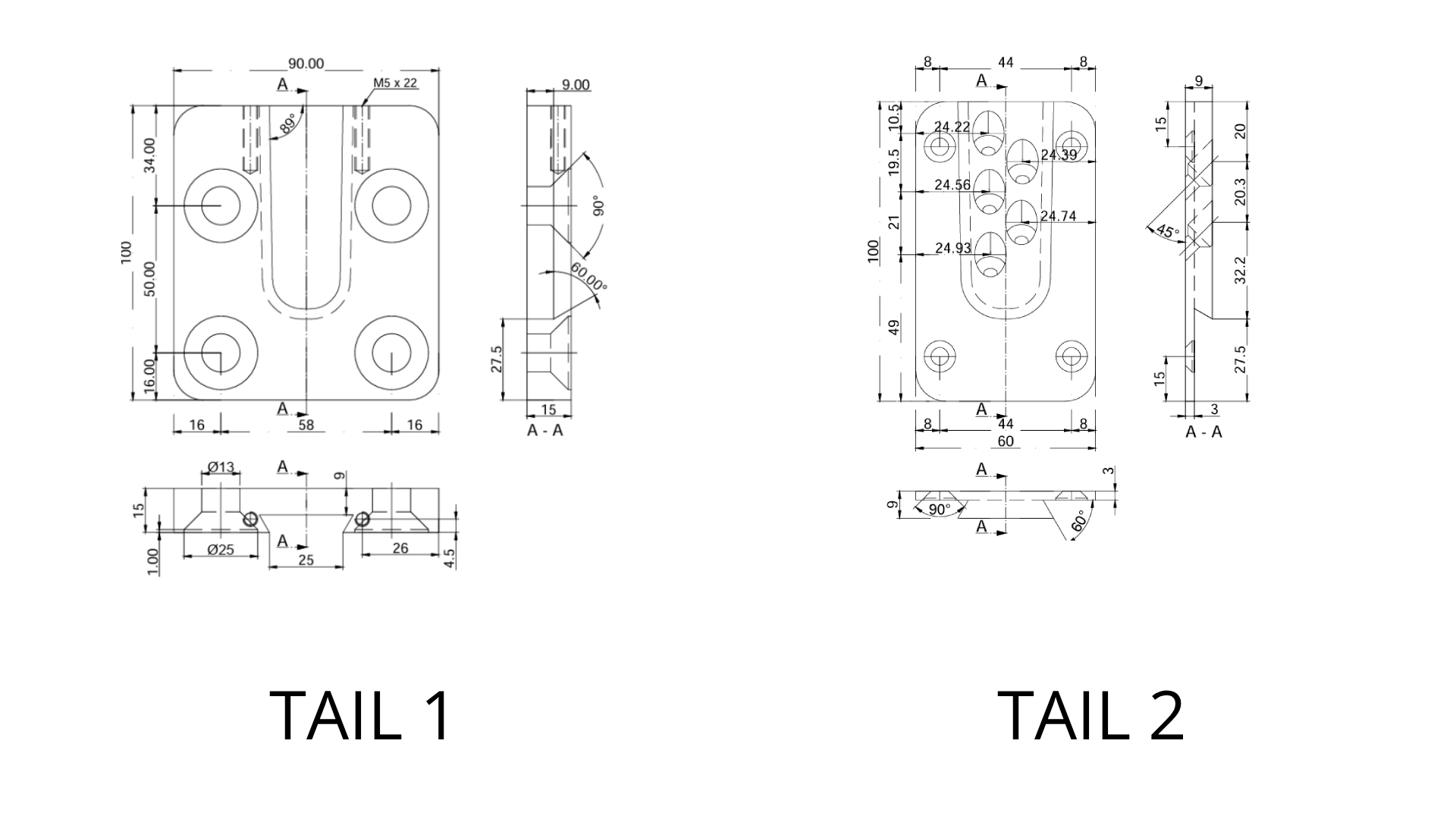

Σύστημα 2 Στελεχών (Dovetale)

Αποτελείται από δύο αλληλοασφαλιζόμενα στελέχη (Tale 1 & Tale 2) με ειδική κωνική διαμόρφωση (σφηνοειδής οδηγός) που εξασφαλίζει εύκολη ολίσθηση, μηδενικές ανοχές και κορυφαία στατική επάρκεια. Το ένα στέλεχος βιδώνεται στην κύρια δοκό (Tale1) και το άλλο (Tale 2) στη δευτερεύουσα, επιτρέποντας τη μεταξύ τους «συρταρωτή» σύνδεση
