Pitzl W 40.130 | Σύνδεσμος ξύλου με ξύλο

Code: W 40.130
Dimensions
Width: 40 mm
Height: 130 mm
Thickness: 12 mm
Details
Material: Anodized aluminium
Information
Certifications: CE, ETA - 15/0187
Standards: DIN 1090
Production: Germany

Ο Pitzl W 40.130 (σειρά HVP) είναι ένας υψηλής ακρίβειας μεταλλικός σύνδεσμος, ειδικά σχεδιασμένος για την ένωση ξύλου με ξύλο σε απαιτητικές αρχιτεκτονικές και κατασκευαστικές εφαρμογές. Αποτελεί την ιδανική λύση για έργα όπου απαιτείται μέγιστη δομική σταθερότητα με απόλυτα κρυφή αισθητική, χωρίς ορατά στοιχεία στερέωσης.

Είναι ιδανικός για δομικά στοιχεία μικρών και μεσαίων διατομών και προσφέρει εξαιρετική εφαρμογή σε ξυλεία C24 και GL24h. Χάρη στο σύστημα «αρσενικού-θηλυκού», επιτρέπει τόσο σταθερές όσο και αποσπώμενες συνδέσεις, ενώ η χρήση των milling templates της Pitzl εγγυάται ταχύτατη και ακριβή εγκατάσταση.

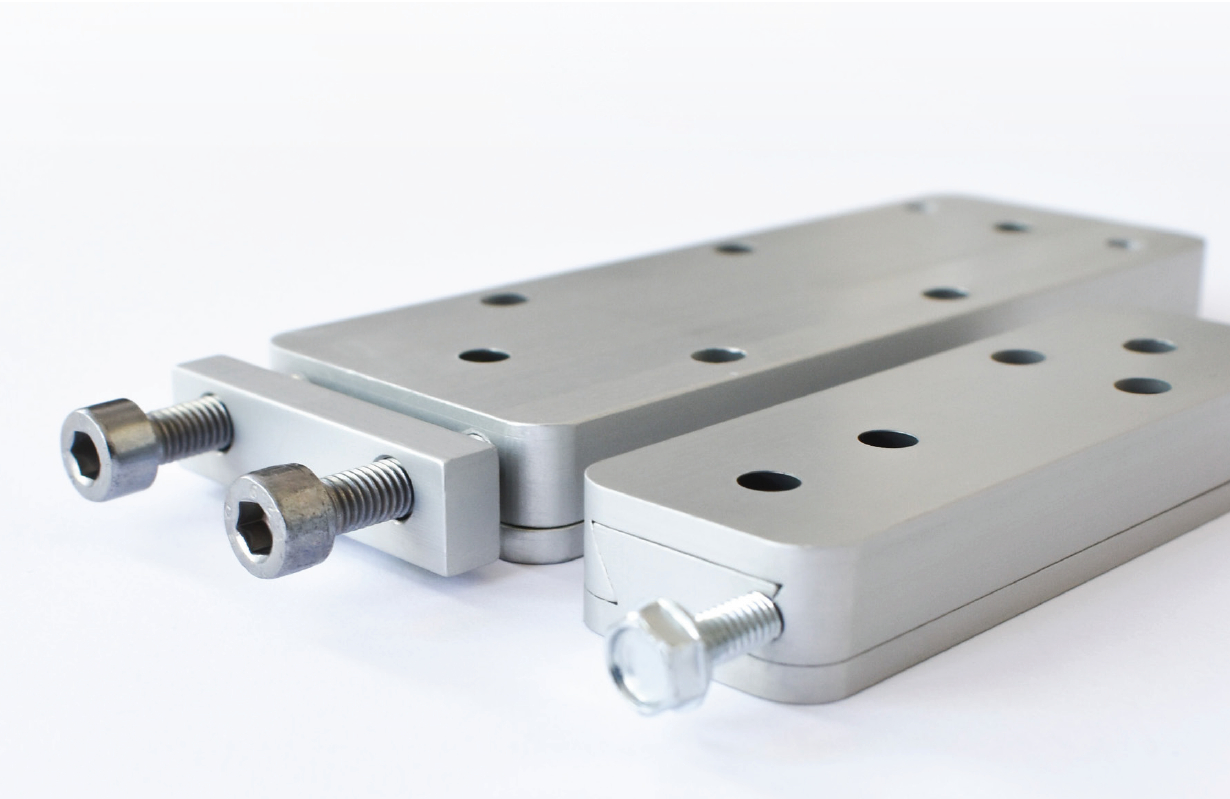

UpLift protection

Οι σύνδεσμοι HVP παραδίδονται με προστασία ανύψωσης UpLift protection (περιλαμβάνονται 2 βίδες και μια χαλύβδινη πλάκα για προστασία ανύψωσης). Το UpLift protection μεταφέρει τις δυνάμεις υφαρπαγής (uplift forces) στη χαλύβδινη πλάκα και αποτρέπει την αποκόλληση της δοκού.

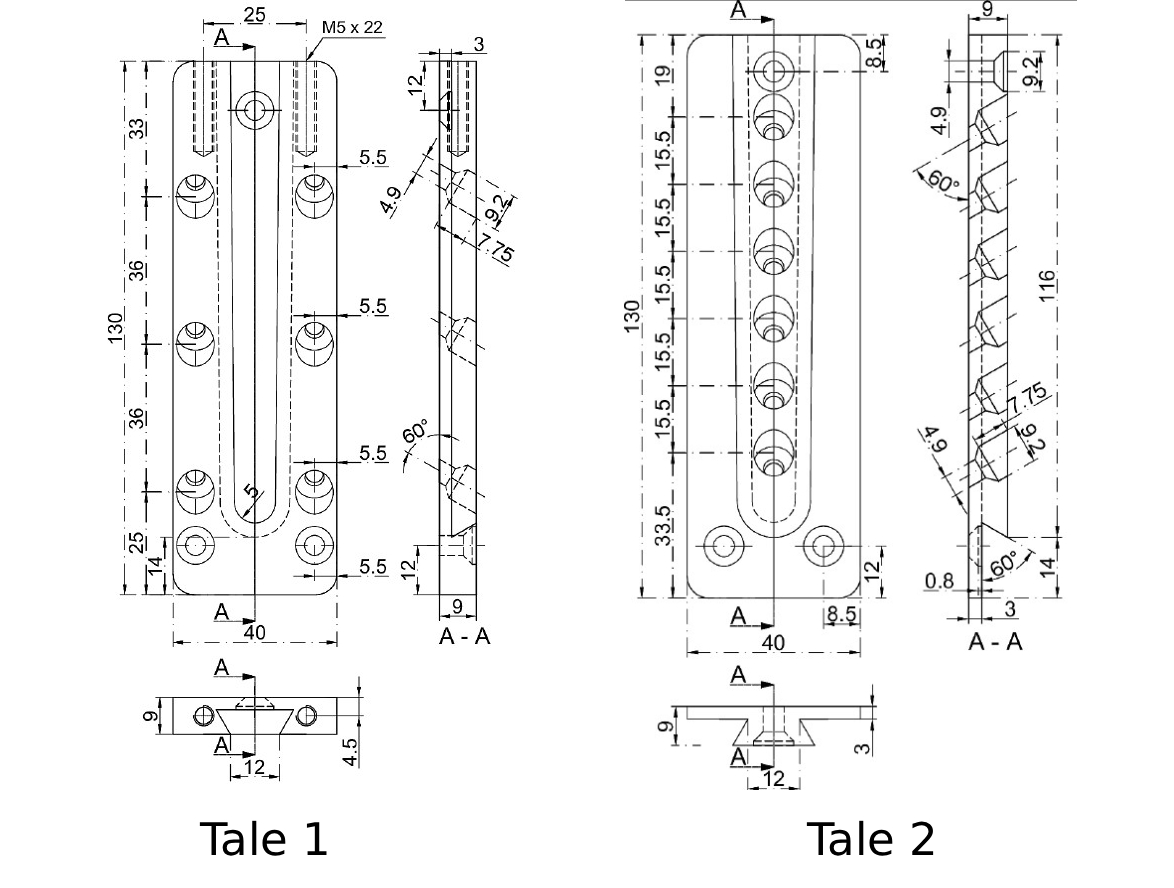

Σύστημα 2 Μερών (Dovetale)

Αποτελείται από δύο αλληλοασφαλιζόμενα μέρη (Tale 1 & Tale 2) με ειδική κωνική διαμόρφωση (σφηνοειδής οδηγός) που εξασφαλίζει εύκολη ολίσθηση, μηδενικές ανοχές και κορυφαία στατική επάρκεια. Το ένα μέρος βιδώνεται στην κύρια δοκό (Tale1) και το άλλο (Tale 2) στη δευτερεύουσα, επιτρέποντας τη μεταξύ τους «συρταρωτή» σύνδεση
